北大潘锋团队可充放电锌离子电池及关键材料研发取得进展
时间:2018-12-13 10:27来源:北京大学 作者:综合报道
点击:
次

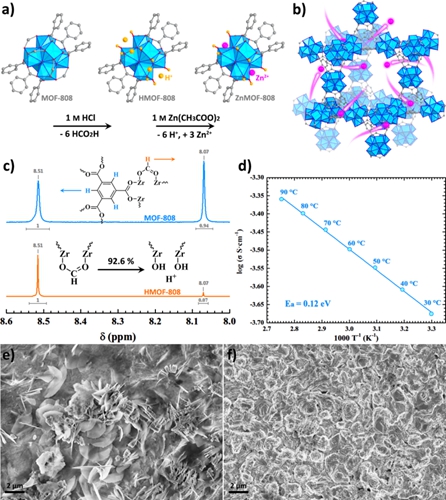

图：a)MOF-808的离子化后修饰过程；b)ZnMOF-808单Zn2 离子导体的结构示意图；c)MOF-808的离子化前后的NMR图谱对比；d)ZnMOF-808单Zn2 离子导体电导率的阿伦尼乌斯曲线；锌片负极在e)1 M ZnSO4电解液和f)ZnMOF-808单Zn2 离子导体中的Zn沉积形貌
锌具有最低的电化学势（-0.76V vs SHE），体积能量密度是金属锂的3倍，并且在地壳中储量丰富、环境友好，因此锌是一种理想的负极材料。与锂离子电池相比，水体系工作的锌离子电池具有更高的安全性及更低的成本，适用于大规模能量存储领域。
但是，锌负极在循环充放电的过程中比金属锂更易形成枝晶，电池短路的风险极大，因此目前实际应用的锌离子电池都是单次使用的一次电池，而非像我们手机使用的可循环充放的锂离子电池。参考锂离子电池领域，采用Zn固态电解质替代电解液有望实现Zn的均匀沉积并抑制枝晶生长，从而推广Zn金属二次电池的应用。遗憾的是，由于二价Zn2 与晶格作用较强，目前尚未发现室温下Zn2 离子电导率较高的固态材料。
北京大学深圳研究生院新材料学院潘锋教授团队利用金属-有机框架材料（MOFs）具有利于离子快速迁移、高度可设计的有序孔道结构，首次研发成功基于MOFs的Zn-单离子导体固态电解质实现可稳定充放电循环的锌离子电池。相关成果发表于近期的国际材料与能源知名杂志Nano Energy（doi：j.nanoen.2018.11.038, 影响因子13.3）。
团队利用离子化后修饰及离子交换等手段，成功地制备了基于MOF-808的Zn2 固态电解质（WZM）（材料的制备过程如下图所示）。它是一种固态的单Zn2 离子导体，室温电导率高达0.21 mS∙cm-1，Zn2 离子迁移数为0.93，电化学窗口为2.20V，满足所有已知的锌离子电池正极材料。这与在电解液中的沉积形貌不同（图e），在WZM固态电解质的作用下，锌的沉积均匀、致密且没有枝晶（图f）。
通过对比研究发现，这种优良的沉积形貌得益于带负电的MOF孔道对Zn2 的限制和诱导沉积机制。他们利用WZM固态电解质组装了Zn|WAM|VS2固态电池并进行了测试。室温下250个循环后该固态电池的容量保持率为首圈的89%，展现了良好的倍率性能。
该工作由潘锋指导，博士后王子奇为第一作者。以上工作得到国家材料基因组重大专项(2016YFB0700600)、国家自然科学基金、深圳市科技创新委的资助支持。
(责任编辑：子蕊)
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢
-
全固态锂离子电池关键材料详解
2018-01-14 15:51 -
扬子石化生产出锂离子电池关键材料 打破进口垄断
2017-06-05 09:35
|
|
|
专题
相关新闻
-
全固态锂离子电池关键材料详解
2018-01-14 15:51 -
扬子石化生产出锂离子电池关键材料 打破进口垄断
2017-06-05 09:35
本月热点
-
2020年锂电池行业研究报告
2021-05-11 11:24 -
突发｜深圳一锂电企业停止经营、解散员工！
2021-05-11 10:02 -
4月我国动力电池装车量同比上升134.0%
2021-05-13 08:26 -
如何看待Pack内铁锂和三元混用
2021-06-01 09:25 -
可充电中性锌空气电池：进展，挑战和未来
2021-05-19 10:59 -
揭开赣锋锂业的家底
2021-06-03 09:46 -
“电池荒”来袭，生产纯电动汽车的车企要被卡脖子了？
2021-06-01 21:22 -
关于征集《锂离子电池用连续式真空干燥系统技术规范》等两项行业标准的函）征求意见程序
2021-05-31 22:53
企业微信号
微信公众号
