北理工吴锋院士团队在铝离子电池研究中取得新的突破
时间:2019-04-22 11:28来源:北京理工大学材料学院 作者:综合报道
点击:
次
在目前所有金属电极材料中，金属铝具有最高的体积比容量，此外还具有质量轻、可靠性高、使用安全、价格低廉且资源丰富等优点，其典型的多电子反应特点使铝离子电池成为储能系统的理想选择。然而，由于铝离子具有三电子的高荷电量，其电极反应动力学不佳，充放电时容易破坏材料结构，发生三电子反应的过电位较高，导致循环性不佳，目前还难以兼具高能量密度和优良循环性能。这些技术难题导致铝离子电池一直没有成功应用于电化学能量储存和转换技术中�？⒏咝阅苷牧虾托滦偷缃庖菏锹晾胱拥绯刎酱饩龅奈侍狻�

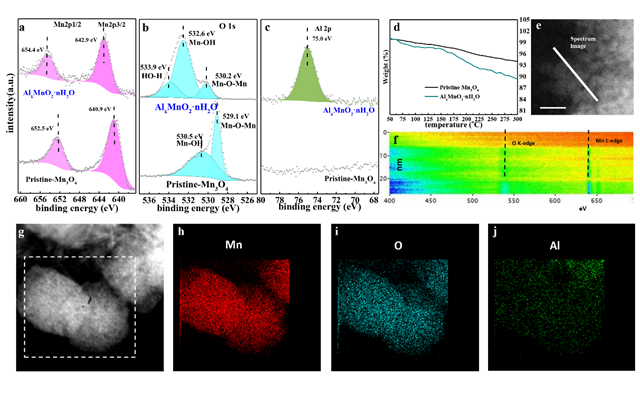

图1 证明在电化学反应的作用下尖晶石型Mn3O4转化为层状AlxMnO2·nH2O
该研究团队设计了一种原位转化电化学反应来使得尖晶石型Mn3O4转化为含水的层状、无定形混合相AlxMnO2·nH2O的目的。为了验证该方法的可行性，采用电子能量损失法（EELS）,X射线光电子分析以及透射电子显微镜-能量色散X射线光谱对反应产物的化学状态和元素种类进行了分析与表征。通过分析，电化学转化反应后Mn元素由2价/3价转化为4价。热重分析表明反应产物在50~300℃表现出更明显的质量下降趋势，表明在转化反应过程中结晶水的损失（图1）。通过以上一系列表征分析进一步证明了Mn3O4→AlxMnO2·nH2O原位转化反应的发生。
图2 对反应产物AlxMnO2·nH2O的结构表征
研究者通过X射线衍射和透射电镜更直观的观察了原位转化反应中材料结构的变化，发现原位转化反应过程中，尖晶石相的Mn3O4逐渐无定形化，仅保留了少部分的层状相。在高分辨透射电镜结果中可以看出，与反应前的尖晶石型Mn3O4相比，反应产物AlxMnO2·nH2O具有一层明显的无定形层（图2）。
图3 AlxMnO2·nH2O的混合相结构示意图
利用球差校正电镜可以观察到材料原子级别的排布，在电流和水系电解液的作用下，四面体位的Mn2+和部分八面体位Mn3+从尖晶石结构中溶出，在电流作用下被氧化形成的无定形相重新沉积在原本的纳米颗粒表面，所以在球差电镜中可以清晰地看到尖晶石、层状和无定形相混合存在的现象。表面的含水无定型层结构有利于铝离子的嵌入脱出，使得正极材料具有快速脱嵌铝离子的能力。

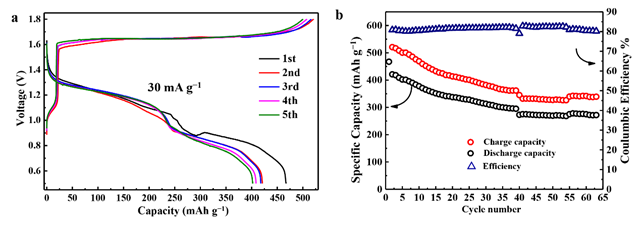

图4 对Al/Al(OTF)3-H2O/AlxMnO2·nH2O电池体系的电化学性能测试
以AlxMnO2·nH2O为正极，金属铝片为负极，Al(OTF)3-H2O为电解液装配水系铝离子电池，发现AlxMnO2·nH2O在1.3V和1.65V分别呈现短的充电平台和长的充电平台，对应于铝离子的脱出反应。首周放电容量高达467mAh g-1加之较高的放电平台电压（平均值达到1.1V）使得该电极材料的能量密度高达481Wh kg-1，在目前的相关研究报道中处于领先。
该工作首次将尖晶石-层状转化反应应用于水系三电子电池体系中，为铝离子电池电极材料及新型电解液的开发提供了新的路径，展现了过渡金属氧化物电极材料在构筑高能量铝离子电池体系方面的应用潜力，为实现高安全高性能的大型储能系统提供了新思路和新方法。
上述工作得到了国家973计划项目和国家自然科学基金的支持。
论文详情：https://www.nature.com/articles/s41467-018-07980-7
(责任编辑：子蕊)
文章标签：
铝离子电池
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢
-
广东工业大学《JACS》：一种全新的高性能水系可充电铝离子电池！
2020-08-31 09:54 -
美国雪城大学研发新型固态铝离子电池 或可替代锂离子电池
2019-01-07 16:27
|
|
|
专题
相关新闻
-
广东工业大学《JACS》：一种全新的高性能水系可充电铝离子电池！
2020-08-31 09:54 -
美国雪城大学研发新型固态铝离子电池 或可替代锂离子电池
2019-01-07 16:27
本月热点
-
2020年锂电池行业研究报告
2021-05-11 11:24 -
突发｜深圳一锂电企业停止经营、解散员工！
2021-05-11 10:02 -
4月我国动力电池装车量同比上升134.0%
2021-05-13 08:26 -
如何看待Pack内铁锂和三元混用
2021-06-01 09:25 -
可充电中性锌空气电池：进展，挑战和未来
2021-05-19 10:59 -
揭开赣锋锂业的家底
2021-06-03 09:46 -
“电池荒”来袭，生产纯电动汽车的车企要被卡脖子了？
2021-06-01 21:22 -
关于征集《锂离子电池用连续式真空干燥系统技术规范》等两项行业标准的函）征求意见程序
2021-05-31 22:53
企业微信号
微信公众号
