上海硅酸盐所固态电解质陶瓷材料研究获进展
时间:2020-11-10 10:57来源:上海硅酸盐研究所 作者:综合报道
点击:
次

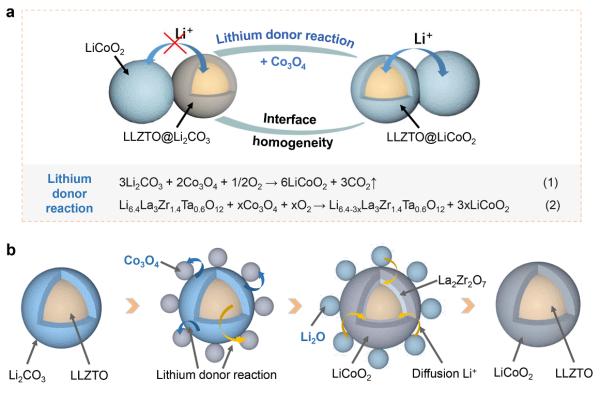

（a）锂供体反应技术示意图；（b）LLZTO表面Li2CO3向LiCoO2转化过程示意图
固态电解质陶瓷是构筑固态锂金属电池的核心材料，能够解决液态电解液引起的燃烧爆炸等安全问题。其中，石榴石型Li7La3Zr2O12（LLZO）固态电解质具有高室温离子电导率（10-3 S·cm-1）和对锂金属的稳定性，被广泛应用于固态电池研究。然而，LLZO易与空气中的水和二氧化碳反应，在表面生成离子绝缘的Li2CO3层，造成大的界面阻抗，阻碍LLZO基固态锂金属电池的应用推进。此外，固态电解质没有浸润性，不能像液态电解质一样浸入正极去构筑离子传输通道，从而导致正极内部离子传输阻塞。因此，需要设计新方法以增强LLZO空气稳定性，并通过构筑离子传输通道来实现锂离子在正极内部的快速均匀传输。
以消除石榴石型LLZO表面惰性Li2CO3并增强锂离子在正极内部的传输速率为目标，中国科学院上海硅酸盐研究所研究员张涛团队提出基于表面锂供体反应的固态电解质陶瓷材料制备及固态正极内部界面适配策略。利用LLZO粉体近表面层及其表Li2CO3、LiOH等自发反应惰性层作为锂供体，提供反应锂源，与特定金属氧化物反应，在LLZO表面生成空气稳定的活性功能衍生层，从根源上解决了石榴石型固态电解质空气稳定性差的问题。研究人员将其适配正极活性物质，实现锂离子在正极内部的快速均匀扩散，降低极化电压，提高电池的循环性能。相关研究成果以On-surface Lithium Donor Reaction Enables Decarbonated Lithium Garnets and Compatible Interfaces within Cathodes为题，发表在Nature Communications上。上海硅酸盐所在读博士研究生杨亚南为论文第一作者，张涛为论文通讯作者。
该研究从金属氧化物Co3O4出发，通过两步固相烧结法，实现Li6.4La3Zr1.4Ta0.6O12 （LLZTO）表面惰性Li2CO3向活性LiCoO2的转化。其中锂供体反应技术的关键在于在一次烧结中LLZTO内部晶格锂及其表面Li2CO3同时作为锂源，参与化学反应合成LiCoO2，但由于内部锂的缺失，造成锆酸镧杂相。为消除杂相，研究人员通过二次烧结补充额外锂源（Li2O），将锆酸镧缺锂相还原回LLZTO结构，从而制备出纯净的LLZTO包覆LiCoO2（LLZTO@LCO）材料。该锂供体反应技术还可拓展应用于合成其他LLZTO@功能层材料，研究已制备出LLZTO@LiMn2O4材料。制备的LLZTO@LCO复合材料具有更好的离子传输性能，以及较好的空气稳定性，空气条件下暴露四个月未见Li2CO3产生。将其作为离子导体匹配商业LiCoO2活性材料制备复合正极（LCO-LLZTO@LCO），围绕LLZTO@LCO颗粒构筑高速离子传输通道，加锂离子在正极内部的纵向传输，同时得益于正极内部颗粒间界面的适配，实现锂离子在整个正极的快离子传输�；贚CO-LLZTO@LCO复合正极组装的固态锂金属电池在室温下稳定循环180圈，极化电压低于0.08 V，容量保持81%，固态电池室温电化学性能提高。
相关研究工作得到国家自然科学基金的支持。
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢
-
麻省理工李巨EMA：固态电池的多孔混合离子电子导体层
2021-06-10 11:42 -
德国新研究发现：固态电池界面涂覆纳米涂层可让电池稳定
2021-06-09 09:09 -
密歇根大学列出锂金属固态电池的主要问题 以推动其商业化发展
2021-06-07 08:38 -
全固态锂金属电池的挑战
2021-05-24 11:27 -
上海硅酸盐所在锂金属电池负极的MOF衍生涂层及其电镀传质模式研究中取得系列进展
2021-05-17 08:39 -
哈佛大学团队打造新型固态锂金属电池：10-20分钟为电动汽车充满电
2021-05-14 10:53 -
支春义教授《EES》：高低温存储寿命高达90天的全固态锌离子电池！
2021-05-11 10:53 -
新架构助力全固态软包锌空电池性能取得突破
2021-05-10 09:43 -
中科院上海硅酸盐研究所研制出聚合增强型的锂氟转换全固态电池
2021-05-06 09:50 -
美国固态电池研发技术进展—纳米纤维网络聚合物复合电解质
2021-05-06 08:45
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
专题
相关新闻
-
麻省理工李巨EMA：固态电池的多孔混合离子电子导体层
2021-06-10 11:42 -
德国新研究发现：固态电池界面涂覆纳米涂层可让电池稳定
2021-06-09 09:09 -
密歇根大学列出锂金属固态电池的主要问题 以推动其商业化发展
2021-06-07 08:38 -
全固态锂金属电池的挑战
2021-05-24 11:27 -
上海硅酸盐所在锂金属电池负极的MOF衍生涂层及其电镀传质模式研究中取得系列进展
2021-05-17 08:39 -
哈佛大学团队打造新型固态锂金属电池：10-20分钟为电动汽车充满电
2021-05-14 10:53 -
支春义教授《EES》：高低温存储寿命高达90天的全固态锌离子电池！
2021-05-11 10:53 -
新架构助力全固态软包锌空电池性能取得突破
2021-05-10 09:43
本月热点
-
2020年锂电池行业研究报告
2021-05-11 11:24 -
突发｜深圳一锂电企业停止经营、解散员工！
2021-05-11 10:02 -
4月我国动力电池装车量同比上升134.0%
2021-05-13 08:26 -
如何看待Pack内铁锂和三元混用
2021-06-01 09:25 -
可充电中性锌空气电池：进展，挑战和未来
2021-05-19 10:59 -
揭开赣锋锂业的家底
2021-06-03 09:46 -
“电池荒”来袭，生产纯电动汽车的车企要被卡脖子了？
2021-06-01 21:22 -
关于征集《锂离子电池用连续式真空干燥系统技术规范》等两项行业标准的函）征求意见程序
2021-05-31 22:53
企业微信号
微信公众号
